Lazer Kesim Toleransı, Kerf ve Küçük Delik Tasarımı Rehberi
LazerCRM Akademi
Strateji & Teknoloji

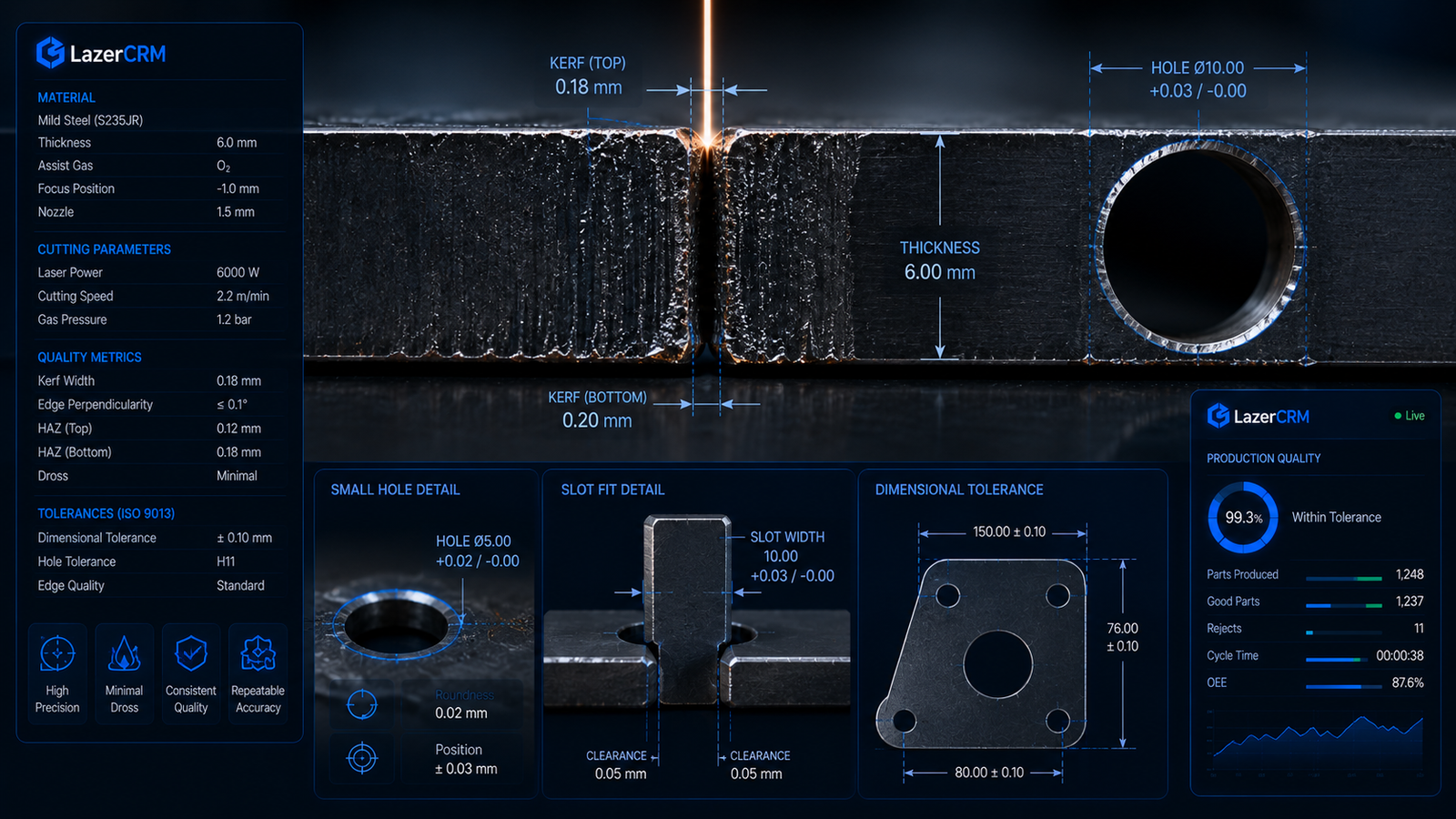

Kısa cevap: Lazer kesim toleransı sabit bir sayı değildir; makine, malzeme, kalınlık, geometri, ısı, gaz ve ölçüm yöntemine bağlıdır. Kerf, lazerin malzemeden kaldırdığı kesim aralığıdır ve küçük deliklerle geçme tasarımlarında dikkate alınmalıdır.
Kerf nedir?
Kerf, kesim sırasında malzemeden uzaklaştırılan kanalın genişliğidir. Lazer odağı, güç, hız, gaz, nozul ve kalınlık kerfi etkiler. CAM sistemi, parça konturunu istenen ölçüde tutmak için kerf telafisini içe veya dışa uygular.
Lazer kesim toleransını etkileyen faktörler
- Makinenin mekanik ve optik durumu
- Malzeme kalitesi, düzlüğü ve kalınlık toleransı
- Kesim yönü ve parça geometrisi
- Isı birikimi ve parçanın levha içinde konumu
- Küçük kontur ve köşe yoğunluğu
- Gaz basıncı, nozul merkezleme ve odak
- Ölçüm cihazı, sıcaklık ve referans yöntemi
“Makine hassasiyeti” ile teslim edilen parçanın tüm ölçülerindeki garanti toleransı aynı değildir. Teklifte genel proses toleransı ve kritik ölçü toleransları ayrı belirtilmelidir.
Küçük delik ve ince detay tasarımı
Çok küçük deliklerde delme başlangıcı, kerf ve ısı etkisi deliğin yuvarlaklığını ve çapını etkileyebilir. Xometry’nin tasarım notları, küçük özelliklerin kerf ve malzeme kalınlığıyla birlikte değerlendirilmesini önerir; ancak kesin minimum değer üretici prosesine göre değişir.
- Delik çapını yalnız nominal ölçüyle değil fonksiyonla tanımlayın.
- Kesin geçme gerekiyorsa lazer sonrası rayba/delme payı düşünün.
- İnce köprüleri termal deformasyon ve dayanım açısından kontrol edin.
- Küçük parçaların tabla arasına düşme riskini değerlendirin.
- Keskin iç köşelerde lazer geometrisi ve sonraki montajı dikkate alın.
Geçmeli parçalar ve kerf kompanzasyonu
Tab-slot, puzzle geçme veya dekoratif birleştirmelerde teorik sıfır boşluk pratikte sorun çıkarabilir. Malzeme kalınlığı toleransı, kaplama, çapak ve kesim açısı montajı etkiler. Tasarım boşluğu seri üretimden önce kuponlarla test edilmelidir.
| Uygulama | Risk | Öneri |
|---|---|---|
| Kaynak öncesi geçme | Aşırı sıkı/gevşek montaj | Test kuponu ve kontrollü boşluk |
| Cıvata deliği | Deliğin küçük/konik çıkması | Fonksiyonel tolerans ve gerekirse son işlem |
| Görünür dekoratif parça | Başlangıç izi/kenar tonu | Giriş noktası ve gaz standardı |
| Bükülecek parça | Kesim-büküm tolerans zinciri | Düz açınım ve büküm payını birlikte doğrula |
Test kuponu nasıl hazırlanır?
Aynı malzeme ve kalınlıkta; birkaç delik çapı, yarık, geçme ve dış ölçü içeren küçük bir kupon tasarlayın. Üreticinin kullanacağı makine/gazla kestirin, ölçün ve en uygun tasarım telafisini belirleyin. Bu yaklaşım, yüzlerce parçalık hatalı seri üretimden daha ucuzdur.
Sık Sorulan Sorular
Lazer kesim toleransı kaç mm’dir?
Tek bir evrensel değer yoktur. Makine, malzeme, kalınlık ve geometriye göre üreticiden proses toleransı alınmalıdır.
Kerf ölçüye dahil edilir mi?
CAM programı genellikle kerf telafisi uygular; tasarımcı kritik geçmelerde gerçek proses sonucunu test etmelidir.
Lazerle çok küçük delik kesilir mi?
Kesilebilirlik çap/kalınlık oranı ve proses kapasitesine bağlıdır. Kritik deliklerde delme veya talaşlı son işlem tercih edilebilir.
İç köşeler tam keskin çıkar mı?
Lazerin sonlu bir kesim genişliği vardır; çok küçük iç radyüs ve köşe davranışı prosesle sınırlıdır.
